SUJ – Grundbultarna är ståldetaljer som placeras i betonggjutet innan det hårdnar. Dessa överför krafter från sammankopplade byggnadsdelar i förankringens riktning till grundpelare eller plint. Bultarna förankras genom kamstålets kammar (SUJ/P) eller med hjälp av en förankringsplatta (SUJ/L).
SUJ – Grundbultens orderbeteckning
| Orderbeteckning | |
|---|---|
| SUJ/P | Lång grundbult |
| SUJ/L | Kort grundbult med förankringsplatta |
| Bultleveransen omfattar dessutom muttrar (2 st/bult). |

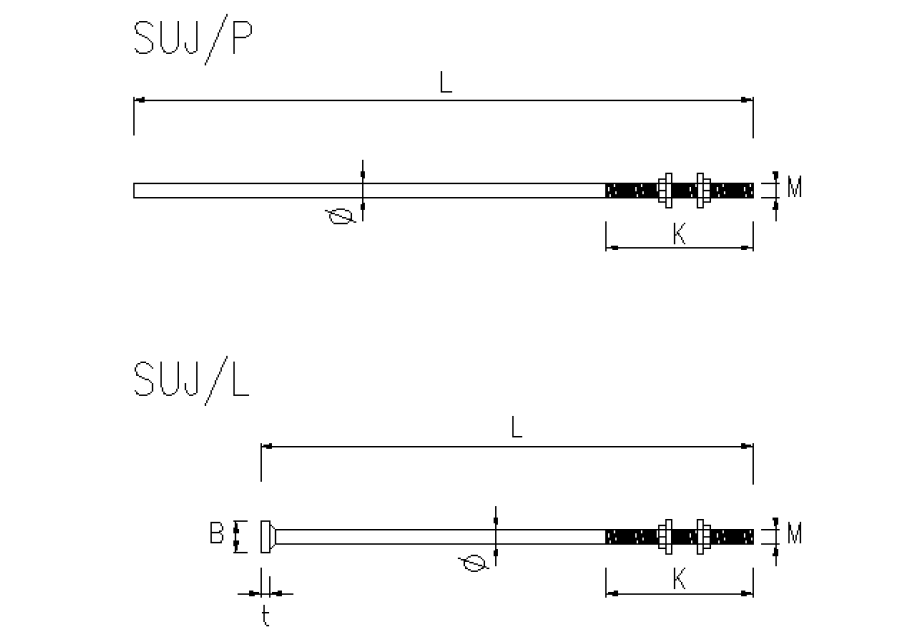

Måttritning för SUJ – Grundbult
Mått för SUJ P – Grundbult
| Grundbult | M | Ø | K | L | Brickor |
|---|---|---|---|---|---|
| SUJ P16 | 16 | 16 | 140 | 820 | 35 x 35 x 6 eller Ø38 x 6 |
| SUJ P20 | 20 | 20 | 140 | 1000 | 45 x 45 x 6 eller Ø46 x 6 |
| SUJ P24 | 24 | 25 | 170 | 1150 | 50 x 50 x 6 eller Ø56 x 6 |
| SUJ P30 | 30 | 32 | 190 | 1410 | 60 x 60 x 8 eller Ø65 x 8 |
| SUJ P39 | 39 | 40 | 200 | 2000 | 70 x 70 x 10 eller Ø90 x 10 |
Givna mått i millimeter.
Mått för SUJ L – Grundbult
| Grundbult | M | Ø | K | B x B | t | L | Brickor |
|---|---|---|---|---|---|---|---|
| SUJ L16 | 16 | 16 | 140 | 35 x 35 | 6 | 280 | 35 x 35 x 6 eller Ø38 x 6 |
| SUJ L20 | 20 | 20 | 140 | 45 x 45 | 8 | 350 | 45 x 45 x 6 eller Ø46 x 6 |
| SUJ L24 | 24 | 25 | 170 | 50 x 50 | 10 | 430 | 50 x 50 x 6 eller Ø56 x 6 |
| SUJ L30 | 30 | 32 | 190 | 60 x 60 | 10 | 500 | 60 x 60 x 8 eller Ø65 x 8 |
| SUJ L39 | 39 | 40 | 200 | 80 x 80 | 12 | 700 | 70 x 70 x 10 eller Ø90 x 10 |
Givna mått i millimeter.
Vi förverkligar även skräddarsydda lösningar enligt önskemål.
Produkturvalets stenfot som garanterar en hållbar infästning av betongelemen.
Vi levererar CAD-ritningar för samtliga metallprodukter som stöd för konstruktionsarbetet.
