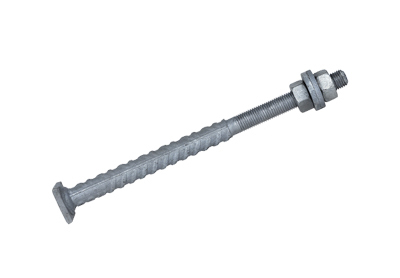

SUJ – Peruspultti

SUJ-peruspultit ovat betonivaluun asennettavia peruspultteja, joilla rakenteista tulevat voimat siirretään peruspilariin tai anturaan. SUJ-peruspultit ovat saatavilla eri malleina ja toimitetaan varusteineen, jotta asennus ja liitokset saadaan toteutettua sujuvasti.

Miten SUJ-peruspultit toimivat?

SUJ-peruspultit asennetaan betonirakenteeseen ennen kovettumista. Ne siirtävät niihin liittyvistä rakenneosista tulevat tangon suuntaiset voimat peruspilariin tai anturaan. Pultit ankkuroituvat harjatangon tartunnalla (SUJ/P) tai ankkurointilevyn avulla (SUJ/L).

Mihin eri mallisia SUJ-peruspultteja käytetään?

SUJ/L lyhyen mallista peruspulttia käytetään matalissa pilarianturoissa, betonielementtiliitoksissa sekä kone-ja laiteperustuksissa.

SUJ/P mallisia pitkiä peruspultteja voidaan käyttää pilarianturoissa sekä jatkoksena pilarin raudoitukselle.

Materiaalit ja koot

Harjateräs B500B: SUJ peruspultit, peruspultit voidaan toimittaa ilman pintakäsittelyä tai kuumasinkittyinä
Musta teräs ilman kuumasinkitystä: SUJ/L tai SUJ/P
Musta teräs kuumasinkittynä: SUJ/L KZN tai SUJ/P KZN

Valmistetaan koossa M16-M39.

Huom! Pulttitoimitus sisältää lisäksi aluslevyt sekä kiinnitysmutterit (2 kpl/pultti). ja SUJ -peruspultteja saa myös taivutettuna. Pulttien lisäksi on saatavilla asennuskehikko, joka helpottaa pulttien asennusta työmaalla.

Valmistus

Harjateräkset katkaistaan mittoihinsa mekaanisesti. Kierteen valmistus suoritetaan valssaamalla. Ankkurilevyn hitsaus suoritetaan robottihitsaamalla tai käsin Mig-hitsaamalla. Liitosten hitsausluokka on C SFS-EN ISO 5817:n mukaisesti.

Suunnittelukomponentit

Suunnittelukomponentit ovat ladattavissa Teklan Warehousesta.

Ota yhteyttä

Takaisin kaikkiin tuotteisiin

SUJ – Peruspultin käyttöohjeet ja -selosteet

Tilaustunnukset

Tilaustunnus
SUJ/P	pitkä peruspultti
SUJ/L	lyhyt peruspultti ankkurointilevyllä
Pulttitoimitus sisältää lisäksi kiinnitysmutterit (2 kpl/pultti).

Mittakuva

SUJ P – Peruspultin mitat

Peruspultti	M	Ø	K	L	Aluslevyt
SUJ P16	16	16	140	820	35 x 35 x 6 tai Ø38 x 6
SUJ P20	20	20	140	1000	45 x 45 x 6 tai Ø46 x 6
SUJ P24	24	25	170	1150	50 x 50 x 6 tai Ø56 x 6
SUJ P30	30	32	190	1410	60 x 60 x 8 tai Ø65 x 8
SUJ P39	39	40	200	2000	70 x 70 x 10 tai Ø90 x 10

SUJ L – Peruspultin mitat

Peruspultti	M	Ø	K	B x B	t	L	Aluslevyt
SUJ L16	16	16	140	35 x 35	6	280	35 x 35 x 6 tai Ø38 x 6
SUJ L20	20	20	140	45 x 45	8	350	45 x 45 x 6 tai Ø46 x 6
SUJ L24	24	25	170	50 x 50	10	430	50 x 50 x 6 tai Ø56 x 6
SUJ L30	30	32	190	60 x 60	10	500	60 x 60 x 8 tai Ø65 x 8
SUJ L39	39	40	200	80 x 80	12	700	70 x 70 x 10 tai Ø90 x 10
