OPK – Pelarsko

Vad är OPK – pelarskor?

OPK-pelarskor är ståldelar som används för att förlänga betongpelare och i bultförband

Vad används OPKpelarskor till?

Pelarskor används när betongpelare förlängs eller bultas fast i underkonstruktionen. De installeras i elementformen före gjutning.

Storlekar och material

Konstruktionsstål S355J2 med kamtålsförankringar B500B
Storlekar: OPK16-OPK52

Tillverkningsmetod

Bottenplattorna och förstyvningsplattan skärs mekaniskt eller flamskurna. Förankringarna kapas eller skärs mekaniskt. Delarna svetsas samman med handsvetsning eller med robot. Svetsklassen för skarvarna är C enligt SFS-EN ISO 5817. De synliga delarna av bottenplattan är grundmålade med alkydprimer.

Ta kontakt

Tillbaka till samtliga produkter

Bruksanvisningar och beskrivningar för OPK-Pelarsko

OPK – Material

Del	Material	Standard
Kamstålsförankringar	B500B/Bst 500 S	SFS 1300
Plåtar	S355J2+N	SFS-EN 10025+SFS-EN 10164
Dosa	S355J2+N	SFS-EN 10025+SFS-EN 10164

OPKK – Material

Del	Material	Standard
Kamstålsförankringar	B500B/Bst 500 S	SS212540
Plåtar	S355J2+N	SFS-EN 10025+SFS-EN 10164
Dosa	S355J2+N	SFS-EN 10025+SFS-EN 10164

OPK – Måttritning

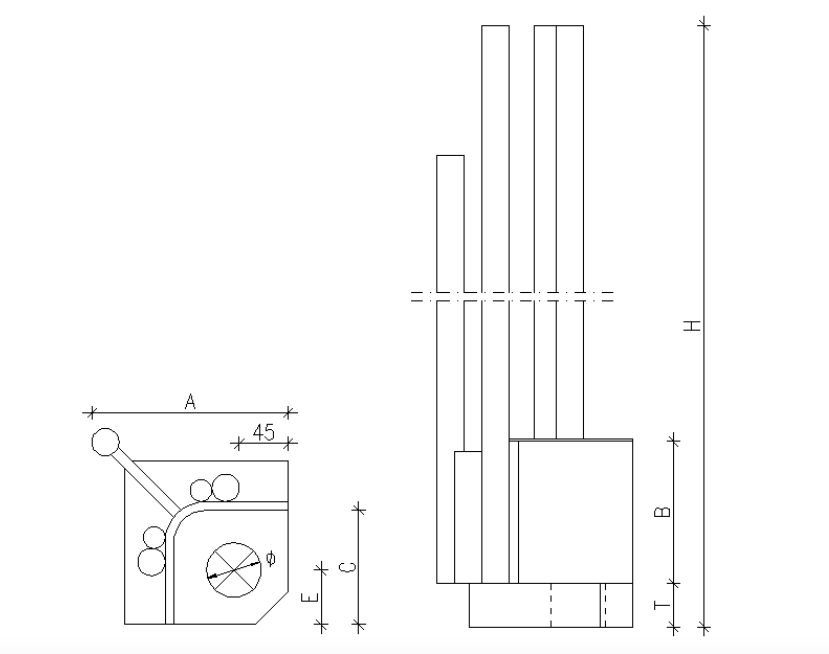

OPKK – Måttritning

OPK – Mått och vikter
A = pelarfotens yttermått
B = pelarfotens dosas höjd (innermått)
C = pelarfotens dosas längd (innermått)
E = avstånd mellan bulthålets mitt och bottenplattans kant
H = pelarfotens totalhöjd
T = bottenplattans tjocklek
Ø = bulthålets diameter
G = pelarfotens vikt
Storlekar OPK16-30: tre förankringsstänger
Storlekar OPK36-52: fem förankringsstänger
Givna mått visas i millimeter

Pelarsko	A	B	C	E	H	T	Ø	G
OPK 16	109	80	75	50	647	12	25	2.6
OPK 20	121	95	80	50	768	18	30	5.0
OPK 24	128	110	85	50	1160	25	35	9.9
OPK 30	140	130	90	50	1435	30	40	17.6
OPK 36	180	130	105	50	2010	40	50	37.6
OPK 39	185	130	115	60	2230	40	54	48.9
OPK 45	227.5	130	120	60	2390	50	60	67.6
OPK 52	280	160	130	60	2810	60	70	104.0

OPKK – Mått och vikter
A = pelarskons yttermått
B = dosans höjd (innermått)
C = dosans längd (innermått)
E = avstånd från hålmitt till bottenplattans kant
H = pelarskons totalhöjd
T = bottenplattans tjocklek
Ø = bulthålets diameter
G = pelarskons vikt
Givna mått i millimeter

Pelarsko	A	B	C	E	H	T	Ø	G
OPKK 20	121	95	80	50	638	18	30	5.0
OPKK 24	128	110	85	50	855	25	35	9.9
OPKK 30	140	130	90	50	1180	30	40	17.6
OPKK 39	185	130	115	60	1490	40	54	28.9
