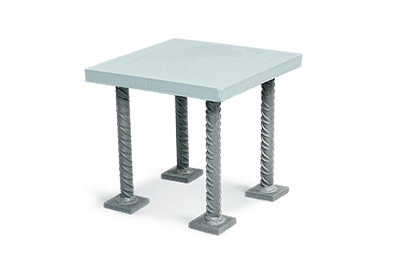

JKL – Järeä kiinnityslevy

JKL-järeä kiinnityslevy on suunniteltu raskaampiin kiinnityksiin, joissa vakiokiinnityslevyjen kapasiteetti ei riitä. Kiinnityslevy toimii hitsausalustana ja siirtää suuret kuormat betonirakenteeseen harjateräsankkureiden avulla.

Mitä JKL-kiinnityslevyt ovat?

JKL-kiinnityslevyt ovat betoniin ennen sen kovettumista asennettavia harjateräsankkureilla varustettuja järeitä kiinnityslevyjä.

Mihin niitä käytetään?

JKL-kiinnityslevyjä käytetään kohteissa, joissa SBKL- tai KL-kiinnityslevyjen kapasiteetti ei ole riittävä. Kiinnityslevyt on tarkoitettu teräsrakenteisiin, betonielementeihin ja koneperustuksiin, joissa levyosaan kiinnitetään hitsaamalla muita rakenteita.

Miten JKL-järeät kiinnityslevyt toimivat?

Järeät kiinnityslevyt siirtävät suuria kuormia betonirakenteeseen harjateräsankkureiden välityksellä.

Materiaalit ja koot

Rakenneteräs S355J2
Ruostumaton teräs 1.4301
Haponkestävä teräs 1.4401
Tartuntalevyissä olevat harjateräsankkurit valmistetaan harjateräksestä laadussa B500B

Koot 150 x 150 – 600 x 600 mm, levyvahvuudet 25–30 mm.

Valmistus

Kiinnityslevyt valmistetaan MAG-hitsausmenetelmällä EN1090 sertifioidussa hitsaavassa konepajassa. Tuotteet ovat valmistettu robottihitsaamalla tai käsihitsaamalla.

Jäljitettävyys

Tuotteet ovat jäljitettävissä levyjen pintaan tulevien merkintöjen avulla. Merkinnät sisältävät tuotteen nimen, mitat, valmistuserän ja FI-merkin.

Asennusohjeet ja suunnittelukomponentit

Asennusohjeet ja Tekla-komponentit ovat ladattavissa tämän sivun yläosasta ja Tekla Warehousesta.

Ota yhteyttä

Takaisin kaikkiin tuotteisiin

JKL – Järeän kiinnityslevyn käyttöohjeet ja -selosteet

Tilaustunnukset

Tilaustunnus	Kiinnityslevy	Tartunnat	Ankkurointilevy	Tyyppi
JKL	S355 J2+N Z15, pohjamaalattu	B500B	S355J2+N	Musta
JKLs	S355 J2+N Z15, kuumasinkitty	B500B	S355J2+N	Kuumasinkitty
JKLr	1.4301, Z15	B500B	S355J2+N	Ruostumaton
JKLh	1.4401, Z15	B500B	S355J2+N	Haponkestävä

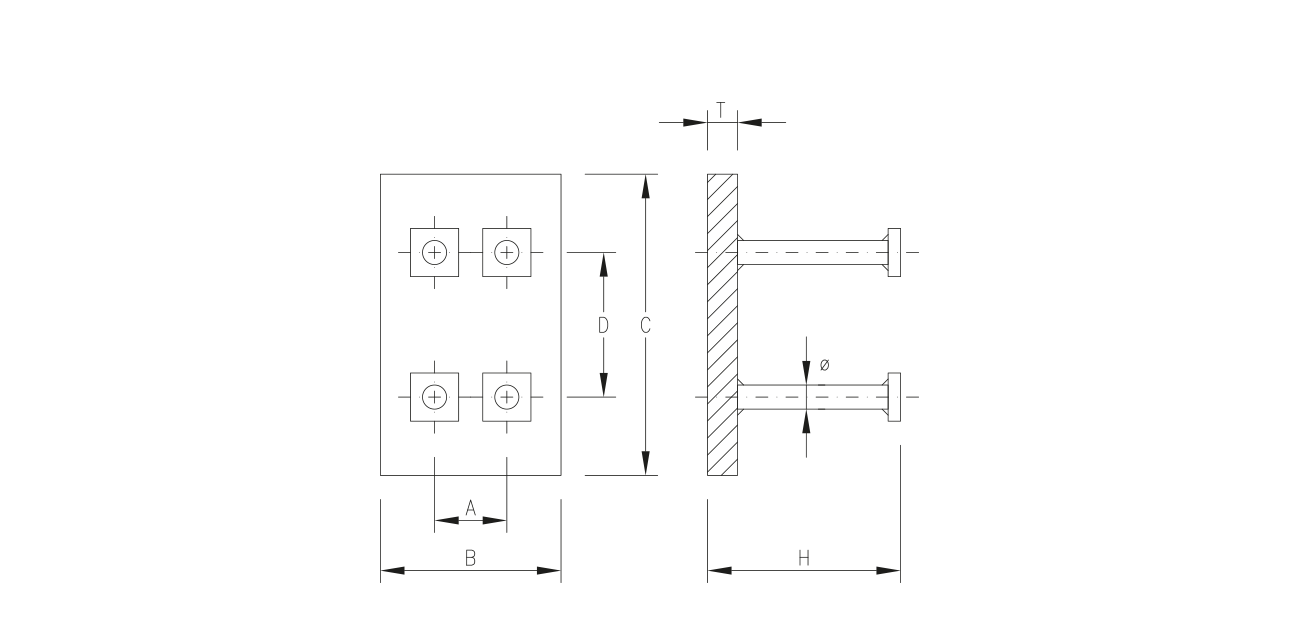

Mittakuva

Mitat ja painot

	B (jkl-kiinnityslevy)	C (jkl-kiinnityslevy)	Levy T	N (tartunta)	Ø (tartunta)	D (tartuntojen väli)	A (tartuntojen väli)	H	Kg
JKL	150	150	25	4	16	90	90	220	5,9
JKL	150	150	25	4	16	90	90	285	6,3
JKL	200	150	25	4	20	120	90	220	8,4
JKL	200	150	25	4	20	120	90	355	9,7
JKL	200	200	25	4	20	120	120	220	10,3
JKL	200	200	25	4	20	120	120	355	11,6
JKL	250	150	25	4	20	190	90	220	9,8
JKL	250	150	25	4	20	190	90	355	11,1
JKL	250	200	25	4	20	190	120	220	12,3
JKL	250	200	25	4	20	190	120	355	13,6
JKL	250	250	25	4	20	190	190	220	14,7
JKL	250	250	25	4	20	190	190	355	16,0
JKL	300	200	25	4	25	200	120	280	16,9
JKL	300	200	25	4	25	200	120	435	19,3
JKL	300	300	25	4	25	200	200	280	22,8
JKL	300	300	25	4	25	200	200	435	25,2
JKL	300	500	25	8	25	200	133	280	46,0
JKL	300	500	25	8	25	200	133	435	48,4
JKL	400	400	30	4	25	300	300	280	43,7
JKL	400	400	30	4	25	300	300	435	45,1
JKL	500	500	30	4	25	400	400	280	65,3
JKL	500	500	30	4	25	400	400	435	66,3
JKL	600	600	30	4	25	500	500	280	91,7
JKL	600	600	30	4	25	500	500	435	94,0
