SBKL – Kiinnityslevy

Mitä SBKL-Kiinnityslevyt ovat?

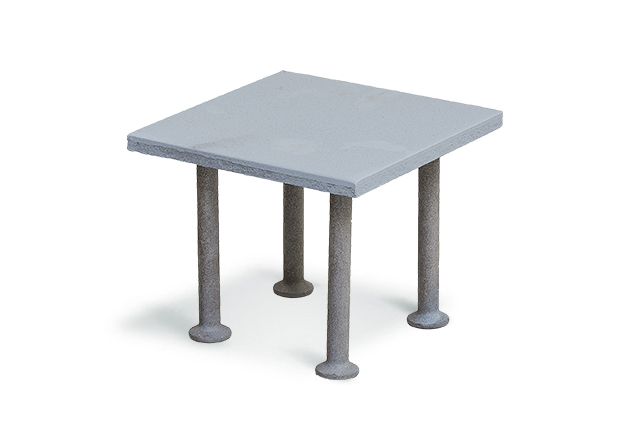

SBKL-kiinnityslevyt ovat betoniin ennen sen kovettumista asennettavia tyssäkantaisilla ankkuroinneilla varustettuja kiinnityslevyjä.

Mihin kiinnityslevyjä käytetään?

SBKL-kiinnityslevyt on tarkoitettu hitsausalustaksi teräsprofiileille.

Miten ne toimivat?

Kiinnityslevyt siirtävät kuormat siihen hitsatulta teräsrakenteelta tartuntojen välityksellä betonirakenteelle.

Missä niitä käytetään?

Niitä käytetään muun muassa teräsrakenteissa, betonielementeissä ja koneperustuksissa, joissa levyosaan kiinnitetään hitsaamalla muita rakenteita.

SBKL-kiinnityslevyjä valmistetaan:

Rakenneteräksestä S355J2 (SBKL)
Ruostumattomasta teräksestä 1.4301 (SBKLR)
Haponkestävästä teräksestä 1.4401 (SBKLH)
Ruostumattomasta teräksestä ruostumattomilla ankkuroinneilla (SBKLRr)

Valmistettavat koot ovat välillä 50 x 100–300 x 300 mm. Levyn vahvuus on koosta riippuen 8–15 mm. Rakenneteräksiset levyosat ovat suojamaalattuja. Ruostumattomat levyosat ovat laadussa 1.4301 ja haponkestävät levyosat laadussa 1.4401. Tartuntalevyjen tyssäankkurit on valmistettu pyöröteräksestä laadussa S355J2.

Miten valmistetaan?

Kiinnityslevyt valmistetaan MAG-hitsausmenetelmällä EN1090 sertifioidussa hitsaavassa konepajassa, joten jäljitettävyys ja laatu ovat kunnossa. Tuotteet ovat valmistettu robottihitsaamalla tai käsihitsaamalla. Tuotteet ovat jäljitettävissä levyjen pintaan tulevien merkintöjen avulla. Merkinnät sisältävät tuotteen nimen, mitat, valmistuserän ja FI-merkin.

Asennusohje ja käyttöseloste

Voit ladata asennusohjeen verkkosivuiltamme suoraan esimerkiksi omaan projektikansioosi tämän sivun yläosasta. Näin myös työmaan lopputarkastuksesta tulee helppoa Semkon tuotteiden osalta!

Suunnittelukomponentit

Suunnittelukomponentit ovat ladattavissa Teklan Warehousesta.

Ota yhteyttä

Takaisin kaikkiin tuotteisiin

SBKL – Kiinnityslevyn käyttöohjeet ja -selosteet

Tilaustunnukset

Tilaustunnus	Teräslevy	Tartunnat	Tyyppi
SBKL	S355J2+N	S355J2+N	Musta
SBKLR	1.4301	S355J2+N	Ruostumaton
SBKLRr	1.4301	1.4301	Kokonaan ruostumaton
SBKLH	1.4401	S355J2+N	Haponkestävä

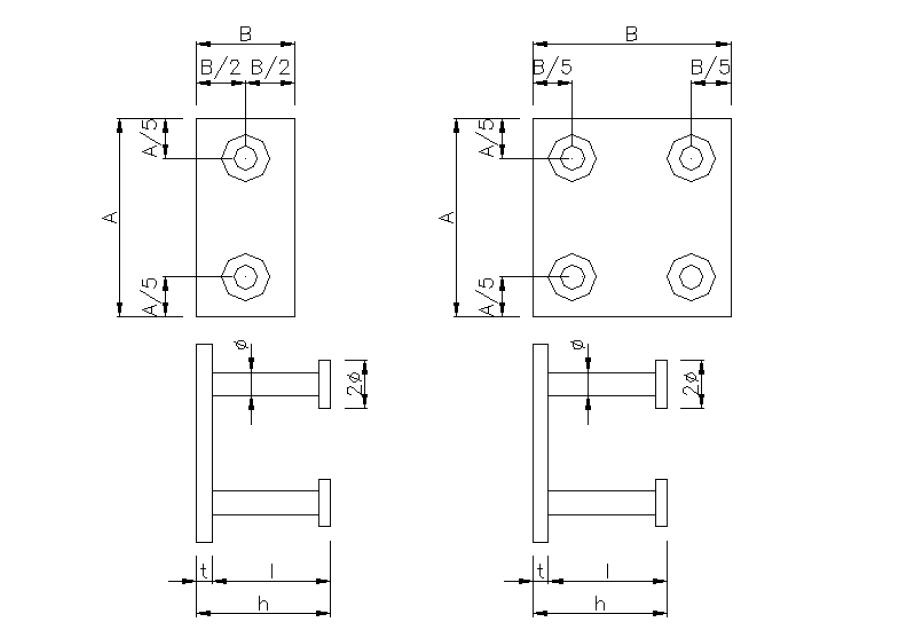

Mittakuva

Mitat ja painot

	B (sbkl-kiinnityslevy)	A (sbkl-kiinnityslevy)	T	N (tartunta)	Ø (tartunta)	L (tartunta)	H	Kg
SBKL	50	100	8	2	12	60	68	0,5
SBKL	50	100	8	2	12	100	108	0,6
SBKL	100	100	8	4	12	60	68	1,0
SBKL	100	100	8	4	12	100	108	1,2
SBKL	100	150	10	4	12	60	70	1,5
SBKL	100	150	10	4	12	100	110	1,6
SBKL	150	150	10	4	12	60	72	2,7
SBKL	150	150	10	4	12	100	110	2,8
SBKL	150	150	12	4	14	150	162	2,9
SBKL	100	200	12	4	12	60	72	2,5
SBKL	100	200	12	4	12	100	112	2,5
SBKL	100	200	12	4	14	150	162	2,7
SBKL	200	200	12	4	14	60	72	4,9
SBKL	200	200	12	4	14	100	112	4,9
SBKL	200	200	12	4	16	150	162	5,0
SBKL	250	250	15	4	16	150	165	8,6
SBKL	100	300	15	4	16	150	165	4,7
SBKL	200	300	15	4	16	150	165	8,4
SBKL	300	300	15	4	16	150	165	11,9
